PCK/PSK

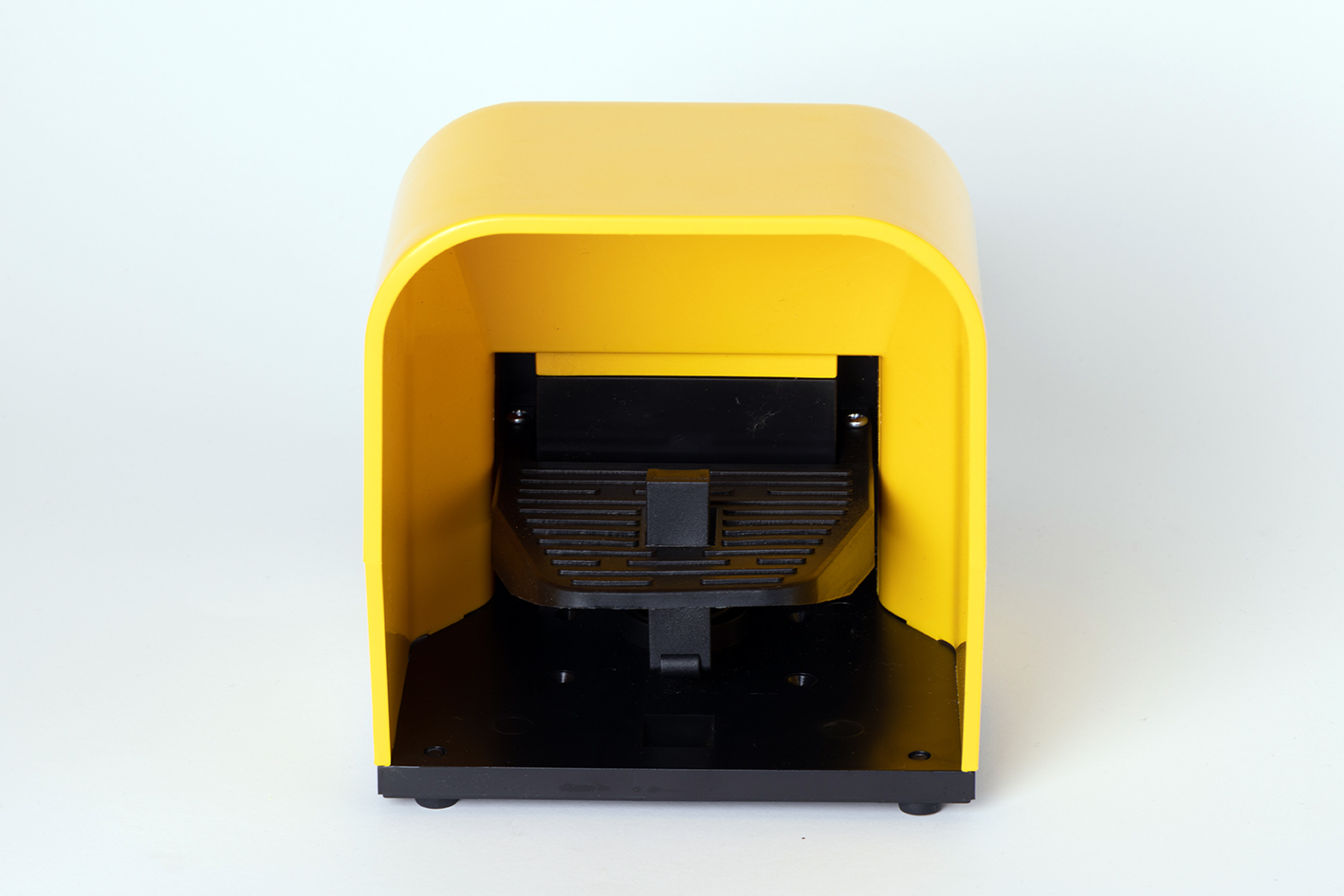

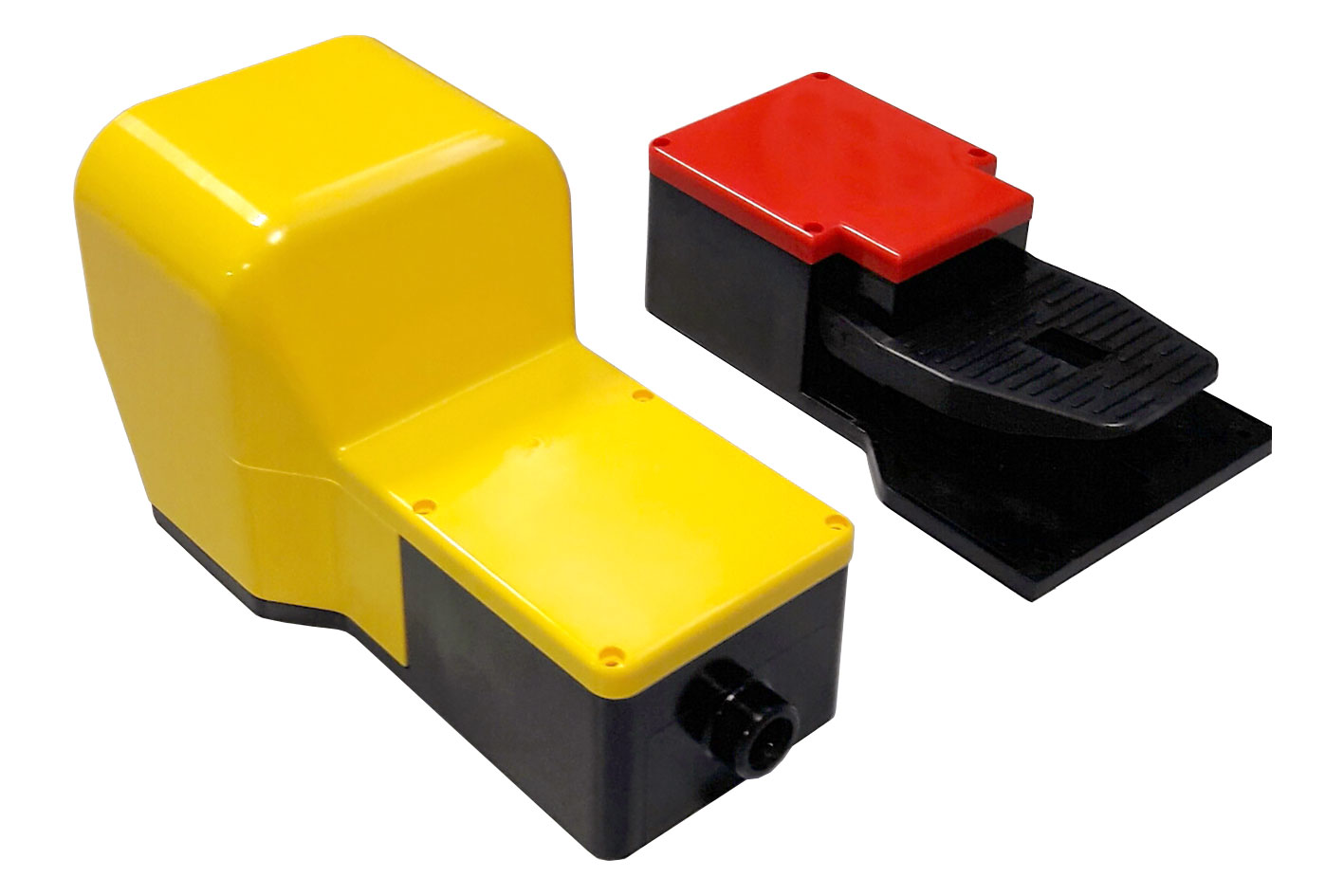

El conmutador de pedal PCK/PSK de GS Automation tiene contactos de muelle y un contacto NC normalmente cerrado y un contacto NO normalmente abierto (acción rápida o lenta). Su carcasa es de ABS amarillo/negro a prueba de golpes ( u otros colores, como gris/naranja, bajo pedido ) con grado de protección IP54 ( IP65 bajo pedido ) . Los interruptores de pedal doble/triple en la placa de hierro, la palanca de seguridad y el dispositivo para mantener la palanca en posición bajada completan todas las funciones disponibles. El interruptor de pedal PCK/PSK cumple todas las normas internacionales pertinentes para su uso en todo el mundo en aplicaciones de todos los sectores.
Características principales
| Material | ABS a prueba de golpes |
| Con alojamiento | Serie PCK |
| Sin alojamiento | Serie PSK |
| Color | Base negra y carcasa amarilla |
| Peso con carcasa | 1.100 Kg |
| Peso sin carcasa | 0,800 Kg |
| Tamaño con carcasa | 296 x 164 x 150 mm |
| Tamaño sin carcasa | 296 x 164 x 100 mm |
| Entrada del conducto | M20 |
| Grado de protección | IP54 (IP65 bajo pedido) |
Datos eléctricos
| Ith | 10 A |
| IEC | 60947-5-1 – A600 Q300 |
| Ui | 690 VCA |
| Resistencia de contacto | < 10 ohmios |
| Vida mecánica | > 10 millones de ciclos |
| Temperatura de trabajo | -25 °C a +70 °C |
Aplicación
- N. 1 contacto de acción brusca (o lenta) 1NC/1NO.
- N. 2 contactos de acción brusca (o lenta) 1NC/1NO.

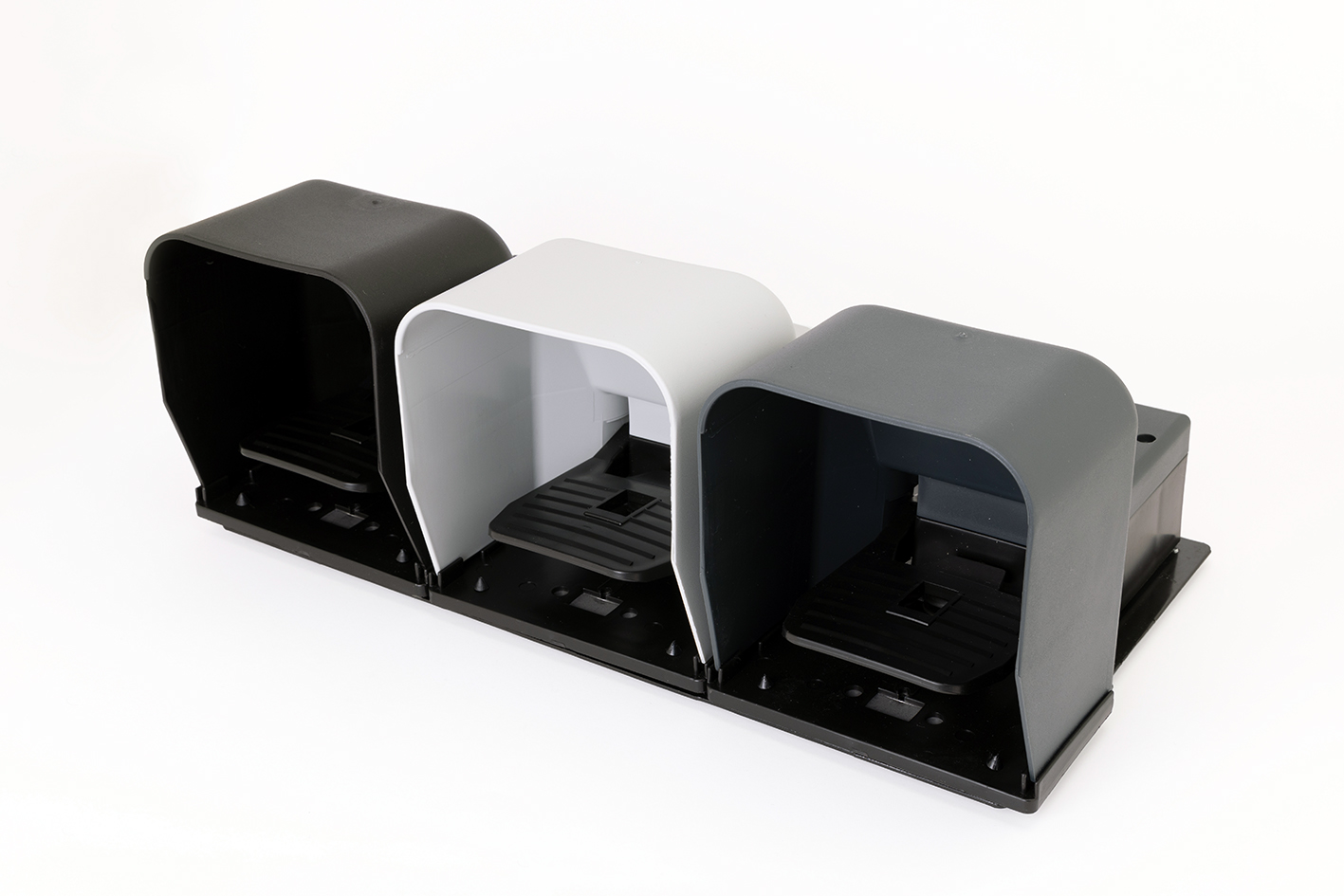

- Interruptores de pedal dobles / triples en placa termoplástica o de hierro.
- Palanca de seguridad.
- Dispositivo para mainai palanca en posición bajada
Esquema de códigos
EF – [ FAMILIA ] – [ OPCIONES DE CONTACTO ] – [ OPCIONES DE SEGURIDAD ]
Ejemplo de composición del código: EF-PCK-00-PI
[ FAMILIA]
| PCI |
| PSI |
| PCK |
| PSK |
| PML |
| PMM |
S: Sin protección
[ OPCIÓN DE CONTACTO ]
| 00 | 1 NA+1 NC acción brusca |
| 02 | 2 NA+2 NC acción brusca |
| 01 | 1 NA+1 NC acción lenta |
| 03 | 2 NA+2 NC acción lenta |
[ OPCIÓN DE SEGURIDAD ]
| PI | Palanca de seguridad |
| B | Biestable |
